Mantenimiento de Puesta a Tierra

1. La evaluación y toma de datos.
2. Desconexión de los cables que van al pozo de tierra.
3. Realizar una medición inicial del pozo, antes de decidir si es necesario un mantenimiento o no.
4. Retirar la tierra y exponer alguna varilla de cobre.

Mantenimiento de la Puesta a Tierra

Las Instalaciones de pozo a tierra cuentan con varios elementos que son de suma importancia para realizar correctamente el servicio de Mantenimiento de Puesta a Tierra:

Conductores de protección.
Conductor de tierra o línea de enlace con el electrodo de puesta a tierra..
Borne principal o punto de puesta a tierra.
El o los electrodos o tomas de tierras.

Es importante que un Instalador Autorizado de el alta esa instalación y que personal competente realice el Mantenimiento de Puesta a Tierra, ya que es una instalación de protección y seguridad para las personas, electrodomésticos, etc.

El Mantenimiento de Puesta a Tierra consiste en:

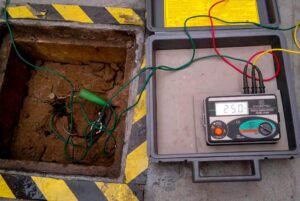

Medir anualmente la resistencia eléctrica de la tierra, los ohmios, que no podemos medir con un óhmetro normal (polímetro) ya que hay que utilizar un equipo especial de medida llamado Telurómetro, y revisar cada cinco años la buena conservación. de los electrodos, sobretodo en lugares en que el terreno no sea favorable.

MANTENIMIENTO DE PUESTA A TIERRA SEGUN EL REGLAMENTO INDECI

POR EL USUARIO

̶ Todas las operaciones de mantenimiento, reparación o reposición serán realizadas por personal especializado.
̶ Al usuario le corresponde, ante una sequedad excesiva del terreno y cuando lo demande la medida de la resistividad del terreno, el humedecimiento periódico de la red bajo supervisión de personal cualificado.

POR EL PROFESIONAL CUALIFICADO

Se indica a continuación la relación de las operaciones específicas de mantenimiento a realizar en los principales elementos o componentes de la instalación de toma de tierra:

1. Líneas principales de tierra:

a. Cada dos años se comprobará mediante inspección visual el estado frente a la corrosión de todas las conexiones de la línea principal y derivadas de tierra, así como la continuidad de las líneas. Se repararán los defectos encontrados.
b. Cada cinco años se comprobará el aislamiento de la instalación interior que entre cada conductor y tierra y entre cada dos conductores no deberá ser inferior a 250.000 Ohm. Se repararán los defectos encontrados.

2. Arqueta y puntos de conexión:

a. Cada año, en la época en que el terreno esté más seco y después de cada descarga eléctrica, si el edificio tiene instalación de pararrayos, se comprobará su continuidad eléctrica en los puntos de puesta a tierra, como:
i. Instalación de pararrayos.
ii. Instalación de antena colectiva de TV y FM.
iii. Enchufes eléctricos y masas metálicas de los aseos.
iv. Instalaciones de fontanería, gas y calefacción, depósitos, calderas, aparatos elevadores y, en general, todo elemento metálico importante.
v. Estructuras metálicas y armaduras de muros y soportes de hormigón.
b. Se repararán los defectos encontrados.

3. Electrodos:

a. Cada dos años se comprobará que el valor de la resistencia de tierra sigue siendo inferior a los 20 Ohm.
b. En caso de que los valores obtenidos de resistencia a tierra fueran superiores al indicado, se suplementarán electrodos en contacto con el terreno hasta restablecer los valores de resistencia a tierra de proyecto.
c. El punto de puesta a tierra y su arqueta deben estar libres de obstáculos que impidan su accesibilidad. Ante una sequedad extraordinaria del terreno, siempre que la medición de la resistencia de tierra lo demande, debería realizarse un humedecimiento periódico de la red de tomas de tierra bajo la supervisión de personal cualificado.

4. Red equipotencial:

a. Cada 5 años en aseos, y cuando obras realizadas en éstos hubiesen podido dar lugar al corte de los conductores, se comprobará la continuidad de las conexiones equipotenciales entre masas y elementos conductores, así como el conductor de protección, reparándose los defectos encontrados.
